Použití:

Princip funkce:

UDK3 funguje jako třístupňová kaskáda řízená napětím 0...10V s postupným spínáním relé, viz. převodová charakteristika na obr. níže. Hystereze je 0,6V. Nikdy není sepnuto více než jedno relé, při přepnutí je vynucena 30ms prodleva mezi původním a novým stavem, při níž jsou všechna relé vypnuta.

K ovládání modulu stačí spojitý analogový signál 0...10V.

Stav každého ze tří reléových výstupů je indikován diodou LED.

Technické parametry

Napájecí napětí	20÷35V= nebo 16÷24V ~
Odběr ze zdroje 24V	16÷30mA (podle stavu relé)
Dovolený rozsah řídícího napětí	0÷12 V=
Doporučený rozsah řídícího napětí	0÷10 V=
Požadovaná rychlost přeběhu řídícího napětí	z 0 do 10 V za < 1 sec.
Vstupní odpor svorky řídícího napětí	> 25 kW
Výstup:	3 x přepínací kontakt 230 V~ / 5 A
galvanické oddělení: elektrická pevnost mezi elektronikou (24V AC - horní svorkovnice) a silovou částí (230V AC - dolní svorkovnice):	4kV 50Hz, 1 minuta
stupeň krytí (ČSN EN 60529):	IP 20
Doporučené prostředí (ČSN 33 2000-3)	třída AB4 (-5...40°C, 5...95% rel.vlhkosti)
Přípustné skladovací podmínky	-15...70°C, 5...95% rel.vlhkosti
Rozměry:
Pozn: Při napájení střídavým napětím dosahuje po usměrnění a filtraci vnitřní napětí přístroje téměř vrcholové hodnoty střídavého napájecího napětí. Proto je povolený rozsah napájecího napětí u AC hodnot zhruba 1,4 krát nižší, než u DC.

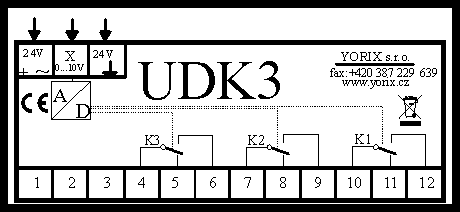

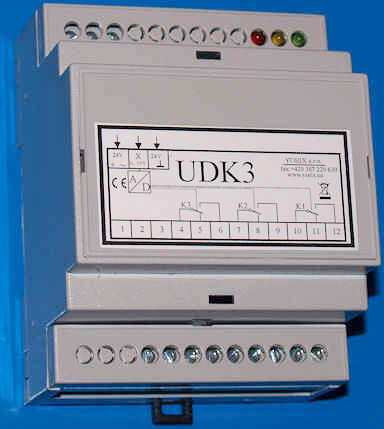

Zapojení svorek:

je patrné z vyobrazeného štítku přístroje. Na horní straně přístroje jsou 3 svorky pro připojení napájecího napětí 24V a řídícího napětí. Napájecí napětí 24V může být jak stejnosměrné, tak střídavé. Přístroj obsahuje jednocestný usměrňovač. Svorka 24V_GND je společná pro napájení i řídící signál (ground).

Důležité ! - pozor na kombinaci můstkového a jednocestného usměrňovače
