Ochrana před elekromagnetickým rušením
Rozvod GND v rozvaděči MaR:
Pro připojení modulů UDO a UDI zásadně použít samostatný, ničím nepřerušený vodič, natažený ze svorky GND EXCELu (obecně jakékoli řídící stanice) do svorky GND UDO(UDI).
Nikdy nepokračovat k dalším přístrojům; k nim natahnout nový vodič znovu přímo ze svorky GND EXCELu. Právě k tomu má každý EXCEL svorek GND bezpočet!
|
 |
|
|

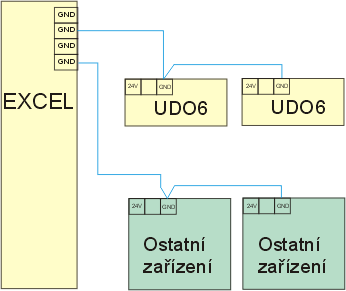

| Ideální stav. Dopřejte každému přístroji samostatný vodič GND!
Je to nejlepší cesta k zajištění spolehlivé funkce.
|

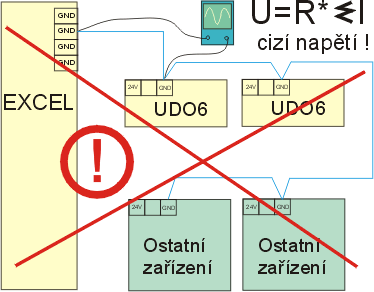

| Špatně!
Rozvodem GND "od přístroje k přístroji" bezpečně přivodíte cizí napětí na GND řádově stovek mV. Veškerý napájecí proud ze zdroje 24V ke všem připojeným přístrojům teče jediným vodičem. Tento vodič je naneštěstí současně signálním vodičem, úbytek napětí od napájecího proudu je cizí napětí, superponované k užitečnému signálu.
|
Co dělat, když už je rozvaděč hotový a GND je špatně.
 |
| Minimálně je potřeba zajistit samostatný vodič GND pro moduly UDO,UDI. Není to stav ideální, ale zpravidla vyhovující.
Náprava (změna oproti šedému obrázku vpravo nahoře) je jednoduchá:
stačí přepojit jediný vodič (pokračování GND do zbytku rozvaděče) a to z pravého přístroje UDO6 do svorky GND kontroleru (=uzlu GND)
|
